? ? 什么是熱處理？
? ? 就是將固態金屬通過一定的加熱溫度，一定時間的保溫和一定的速度冷卻，來改變金屬及合金的內部組織結構，改變金屬及合金的物理，化學和機械性能的方法。

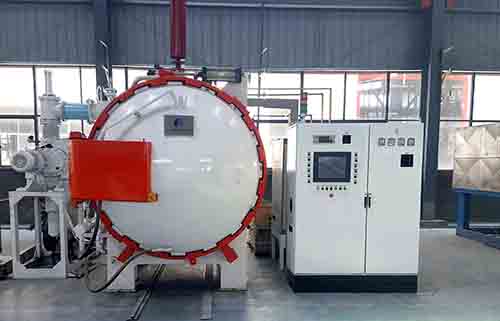

? ? 同理真空熱處理就是將金屬及其合金放在真空熱處理設備內，通過加熱，保溫和冷卻來改變金屬及合金的內部組織結構，改變金屬及合金的物理，化學和機械性能的方法。
? ? 只是加熱方式和冷卻介質不同。
? ? 真空熱處理工藝的分類
? ? 基本上可分為以下幾大類：1.真空淬火、2.真空回火、3.真空退火、4.真空滲碳、5.真空滲氮、6.真空滲金屬等。
? ? 我們日常模具處理最常用的就是真空淬火。
? ? 真空熱處理的優缺點
? ? 真空熱處理優點：
? ? 1 處理模具表面無氧化。
? ? 2 真空脫氣作用。
? ? 3 脫脂作用。
? ? 4 處理工件無氫脆。
? ? 5 淬火工件變形小。
? ? 6 真空熱處理工藝穩定性和重復性好。
? ? 7 節能環保，操作安全。
? ? 缺點：
? ? 1有些合金元素在真空中蒸發較大。
? ? 2 設備投資大。
? ? 3生產周期長，真空保溫時間一般是鹽浴爐的6倍，是空氣爐的2倍。
? ? 常見的幾種模具失效形式和解決方法
? ? 1 熱處理過程中出真空爐直接開裂
? ? 2? 回火出來開裂。
? ? 3? 使用過程中九+天內開裂{這一類失效形式主要是發生在壓鑄模和熱鍛模類}。
? ? 4? 模具設計不合理開裂。
? ? 5? 早期龜裂{主要發生在用普通空氣爐處理的模具，引起的原因是模具在處理過程中表面氧化脫碳造成。
? ? 6? 沖塌。
? ? 7? 熱處理淬火變形過大。
? ? 8? 經處理過后在加工過程中發生的變形，開裂。
? ? 模具鋼真空熱處理規范工藝
? ? 模具鋼的真空淬火都必須先進行預熱再淬火，低合金鋼如40CY. 60Si2Mn。中合金鋼如CrWMn、9SiCr、5CrNiMo等，一般都采取加熱法即650預熱——到850度淬火溫度加熱。高合金鋼如我們常用到的H13? ?Cr12MoV等一般采取三級加熱即650——850——1030度淬火加熱。? 高速鋼淬火應多加一級預熱650——850——1000——1200度淬火。
?文章來源：http://www.woxsxmail.com/
